Monitore vor dem 01.05.2015
Die Anleitung zur Konstanzprüfung ist für Monitore, die vor dem Stichtag 01.05.2015 in Betrieb genommen wurden.
Wichtig:
Monitore, die vor dem Stichtag 01.05.2015 in Betrieb genommen wurden, haben (meist) eine Abnahme nach der alten DIN Norm 6868- 57.
Seit dem 01.01.2025 müssen Monitore, die vor dem 01.05.2015 in Betrieb genommen wurden, zusätzlich jährlich messtechnisch und visuell geprüft werden.
Jeder Befundungsmonitor in der Praxis muss an jedem Arbeitstag mit Hilfe des SMPTE-Testbildes auf seine Konstanz geprüft werden und zusätzlich jährlich messtechnisch und visuell.
Tägliche Prüfung – SMPTE-Testbild
Grauwert-Wiedergabe
Der Monitor und das Umgebungslicht sind richtig eingestellt, wenn das nicht ganz schwarze Feld im vollkommen schwarzen Feld und das nicht ganz weiße Feld im vollkommen weißen Feld zu erkennen sind.

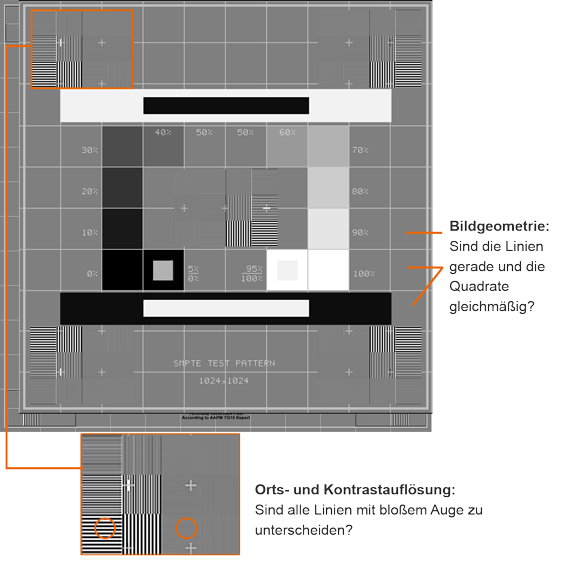

SMPTE-Testbild – zum Vergrößern auf das Bild klicken.Bildgeometrie
Die horizontalen und vertikalen weißen Linien müssen gerade sein und gleichmäßige Quadrate bilden.
Orts- und Kontrastauflösung
Die Streifenmuster müssen sowohl in allen vier Ecken als auch im Zentrum des Bildschirms ohne Vergrößerung zu unterscheiden sein.
SMPTE-Testbild – zum Vergrößern auf das Bild klicken.Jährliche Prüfungen
1. Prüfvoraussetzungen: dokumentieren
- Leuchtdichte-Messgerät, kalibriert
- Arbeitsstation, Aufstellungsort, Raumklasse überprüfen
- Matrixgröße des BWG überprüfen
- Ausschließlich SMPTE-Bild muss in originärer Matrix des BWG dargestellt sein
2. Messtechnische Prüfparameter: messen und dokumentieren
- Beleuchtungsstärke entsprechend der Raumklasse
- Minimalleuchtdichte (0%-Leuchtdichte-Flächenelement)
- Maximalleuchtdichte (100%-Leuchtdichte-Flächenelement)
- maximales Leuchtdichteverhältnis muss Anforderungen für neuere Monitore (s.u.) einhalten
3. Visuelle Prüfparameter am SMPTE-Testbild: dokumentieren
- Graustufenauflösung (jede der 11 Graustufen eindeutig differenzierbar)
- Felder, die 5% und 95% der Hintergrundhelligkeit darstellen, müssen sichtbar sein
- alle Modulationen (100%, 5% und 3%) sind getrennt wahrnehmbar, keine Artefakte
- Prüfung der Homogenität
- keine Unschärfe, Verzerrungen, Farbabweichungen oder sonstige Artefakte
Dokumentation: Durch Software vorgegebene Formulare
Monitorprüfung
In der Regel wird das Prüfbild beim täglichen Einschalten des Computers gezeigt. Das Programm fährt erst dann weiter hoch, wenn man bestätigt, dass die Testbildelemente zu erkennen sind.
Das Programm speichert das Prüfergebnis selbst ab. Die vom Computer gespeicherten Prüfergebnisse können in regelmäßigen Abständen ausgedruckt werden.
Beim Überprüfen des Befundungsmonitors ist darauf zu achten, dass die Helligkeits- und Kontrasteinstellungen am Bildschirm nach einer erfolgreich durchgeführten Konstanzprüfung nicht mehr verstellt werden!
